Het frontpaneel van de ontvanger.
Aan de linkerzijde de aansluitbus voor de hoofdtelefoon.
In het midden de afstemknop.
Rechts de aansluitingen voor de antenne (boven) en aarde (onder).
Kristalontvanger set 11
Deze ontvanger heeft een enkele afstemkring, de Q factor van de afstemkring
is vrij laag.
De ontvanger kan goed gebruikt worden voor ontvangst van lokale zenders, voor
ontvangst van zenders op grotere afstand is hij minder geschikt.
Ik heb geprobeerd deze ontvanger een mooi "ouderwets" uiterlijk te geven, de
ontvangst prestaties waren bij het ontwerp van minder belang.
Deze ontvanger is te koop, ik heb een aantal in serie vervaardigd, en bouw er
meer op verzoek.
Ook is deze ontvanger als bouwpakket leverbaar.
Zie het winkeltje voor meer informatie

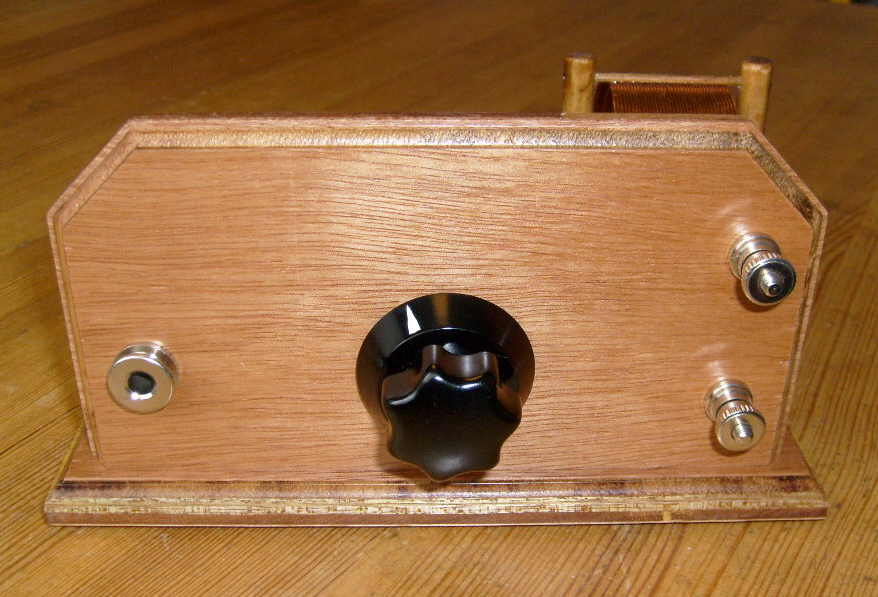

Het frontpaneel van de ontvanger.
Aan de linkerzijde de aansluitbus voor de hoofdtelefoon.
In het midden de afstemknop.
Rechts de aansluitingen voor de antenne (boven) en aarde (onder).

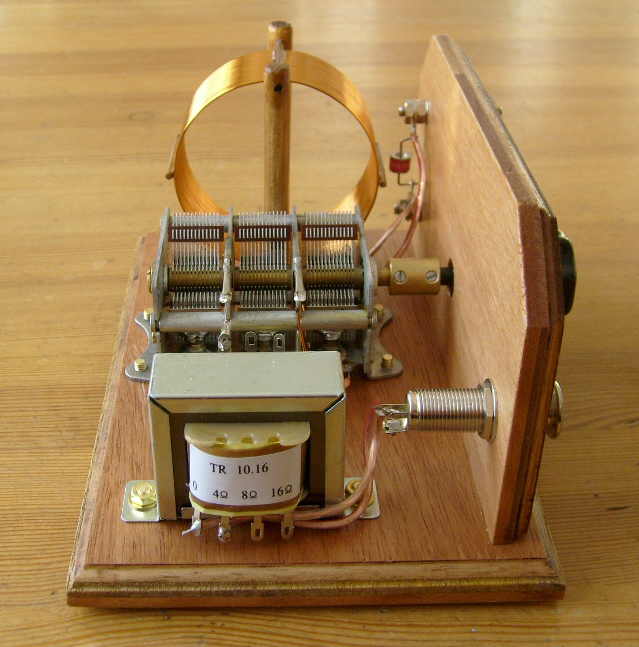

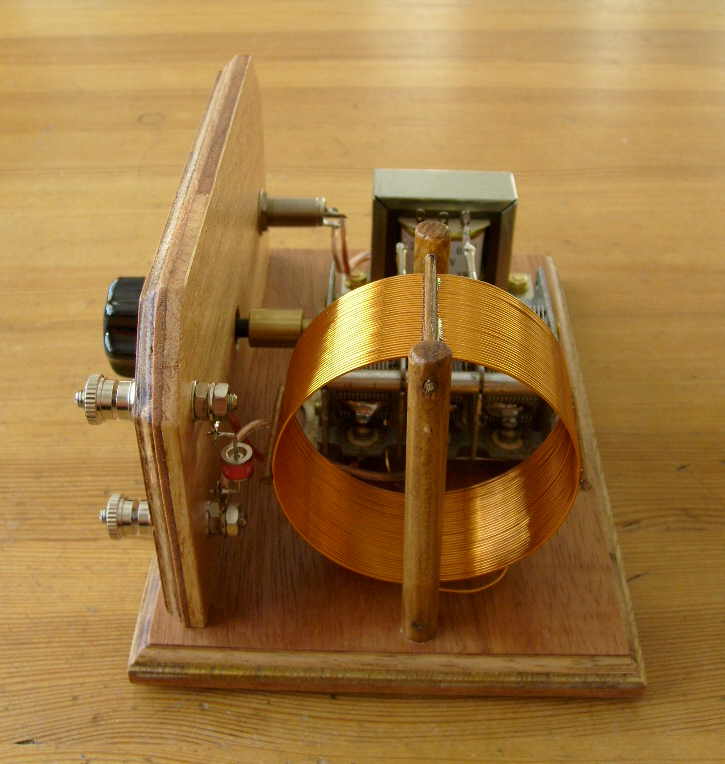

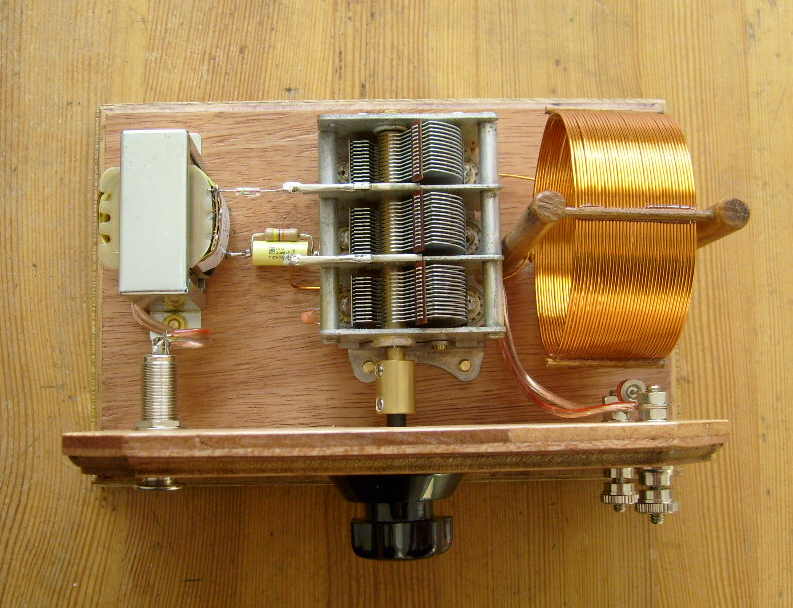

Bovenaanzicht van de ontvanger.
Schema van ontvanger set 11
Schema beschrijving.
Spoel L1 vormt samen met C1b en C1c (gezamenlijk 1000 pF) de resonantiekring.
Condensator C1a en C2 vormen de aanpassing tussen antenne en afstemkring.
Het HF signaal staat op het frame (rotor) van de afstemcondensator, hierdoor is
het mogelijk om gelijktijdig de afstemkring (C1b en C1c) en de antenneaanpassing
(C1a) te verstemmen.
Germanium diode D1 zorgt voor de signaal detectie.
Transformator TR1 wordt aan de 4Ω uitgang belast
met 16 Ω, hierdoor stijgt de ingangsimpedantie van 16 kΩ naar ongeveer 43 kΩ.
Aan de uitgang kan een hoofdtelefoon van 2x 32 Ω
worden aangesloten, met de twee speakers parallel komt de impedantie uit op 16
Ω.
Component A1 is een gas discharge tube (ook wel surge arrester
genoemd) met typenummer: N81-A90X.
De gas discharge tube beschermt de antenne-ingang tegen te hoge spanningen.
Deze hoge spanningen kunnen optreden als de antenne statische lading uit de
lucht oppikt (treedt vooral op bij lange antennes buitenshuis van niet geïsoleerd
antennedraad).
Als de spanning op de antenne hoger wordt dan 90 Volt zal de gas discharge tube
gaan geleiden, en de hoge spanning kortsluiten naar aarde.
Zodra de lading is afgevoerd naar aarde stopt het geleiden weer automatisch.
Frequentie bereik van de ontvanger.
Frequentie bereik zonder antenne: 500 - 2500 kHz.
Frequentie bereik met 10 meter antenne aangesloten: 487 - 1860 kHz.
Zowel met als zonder antenne aangesloten, kan over de gehele middengolfband worden
afgestemd.
Q factor van de LC kring (zonder antenne en zonder diode aangesloten):
600 kHz: Q= 83
900 kHz: Q= 81
1200 kHz: Q= 75
1500 kHz: Q= 65
De Q factor is vrij laag, een reden hiervoor is dat het RF signaal in dit
ontwerp op het frame van de afstemcondensator staat.
Doordat het frame van de afstemcondensator direct is verbonden met de houten
bodemplaat treden hier verliezen op.
Een complete bouwbeschrijving vindt u op de volgende pagina's:
Stap 1 Voorbereiding aan de componenten
Stap 2 Het maken van het frame van de ontvanger
Stap 3 Het maken van de spoel
Stap 4 Het plaatsen van de componenten
De onderdelen lijst van deze ontvanger vindt u hier
