Kristalontvanger set 11

Stap 3     Het maken van de spoel

Terug naar de index    terug naar set 11




De spoel wordt gewikkeld rond een stuk PVC buis van 70 mm doorsnede, de buislengte is ongeveer 70 mm.

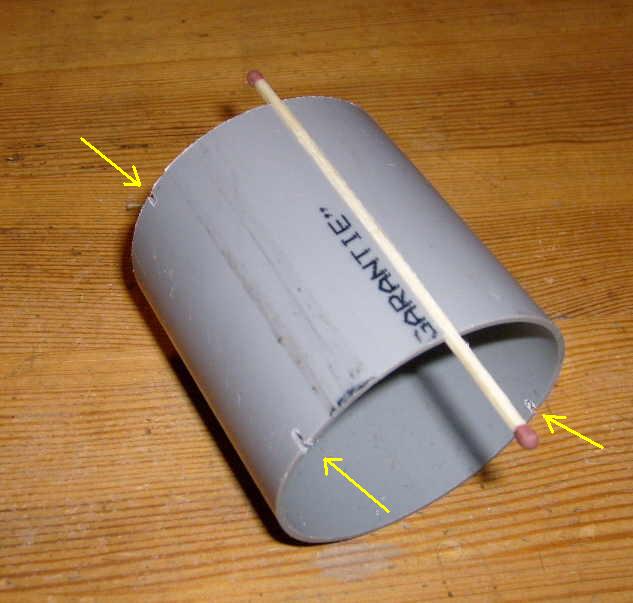

Zaag in de zijkant van de buis enkele kleine gleufjes (aangegeven met de pijltjes), hier kun je het spoeldraad aan vast haken.
Zaag de buis over de lengte door, en vul de tussenruimte op met twee lucifers.
Zet met een stukje plakband aan de binnenzijde van de buis de lucifers vast.

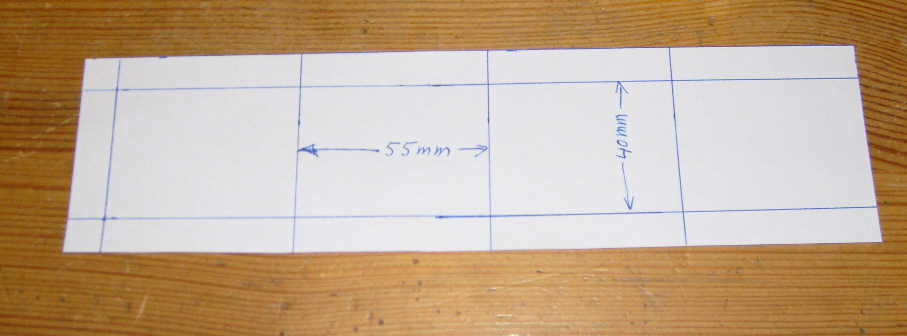

Maak een papieren strook met daarop 4 vakken van 40x55 mm.
Doe de strook rond de buis, en zet zet het vast met een stukje plakband.
Plak de strook niet vast aan de buis op plaatsen waar later de spoel wordt gewikkeld.



Voor de spoel hebben we 8,6 meter geėmailleerd koperdraad nodig van 0,8 mm dikte.

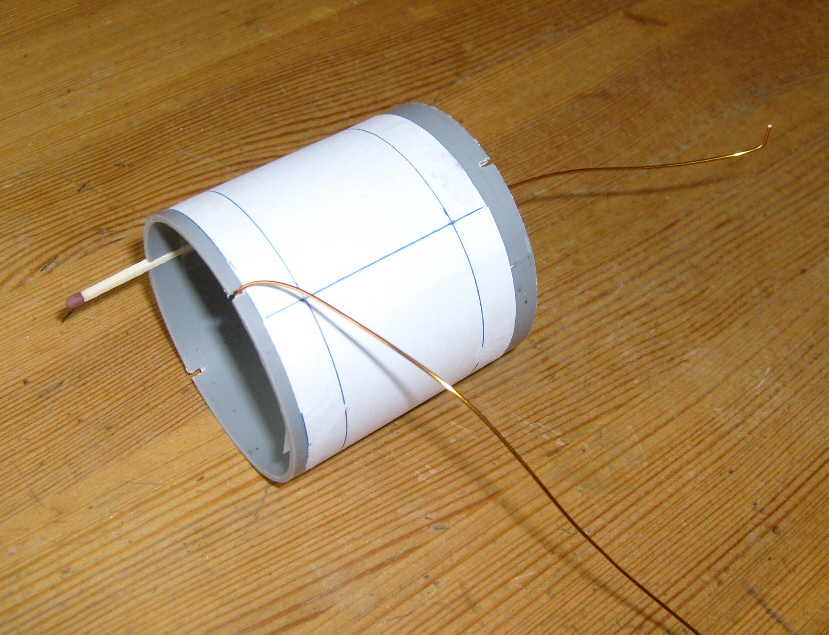

Haak het begin van de spoeldraad vast aan het gleufje in de buis.
Plak het begin van de draad ook met plakband vast aan de binnenzijde van de buis.

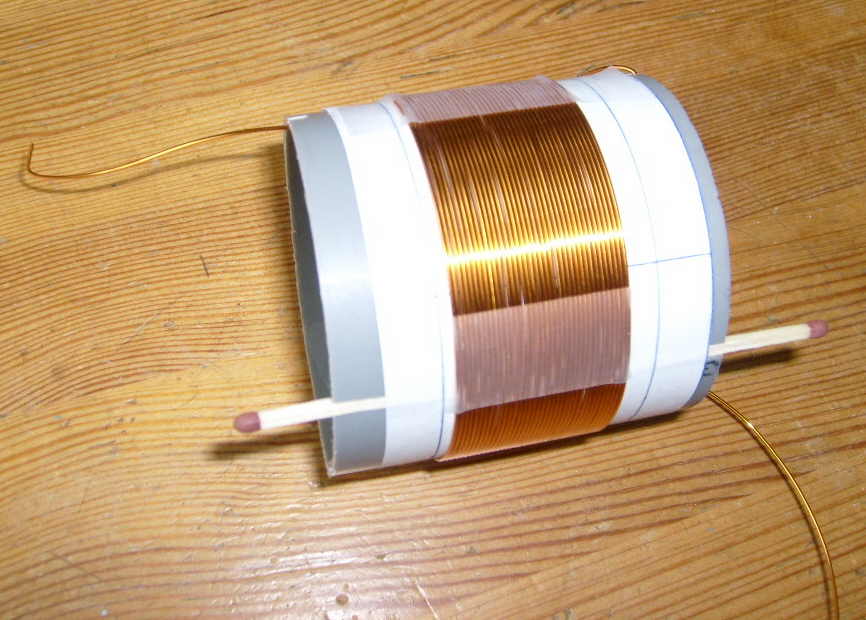

Wikkel 36 windingen rond de buis.
Haak het uiteinde van de draad vast aan een gleufje in de buis, en zet de draad met plakband vast aan de binnenzijde van de buis.



Druk de windingen van de spoel tegen elkaar, zodat alle tussenruimten verdwijnen.

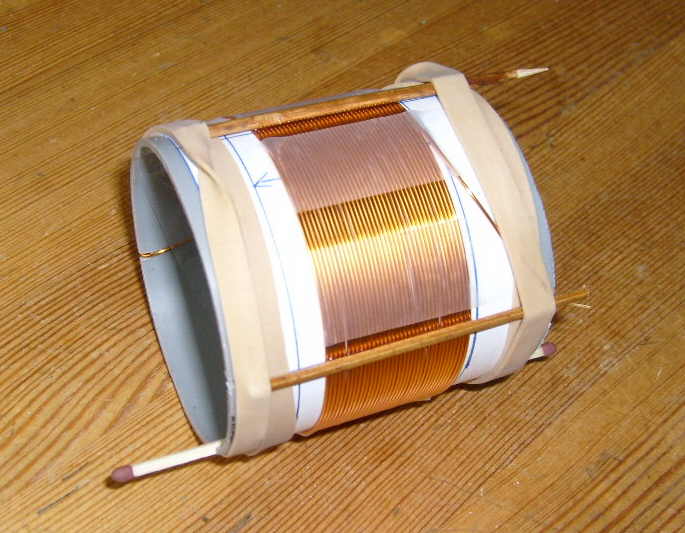

Breng plakband aan over de windingen, om ze op de plaats te houden.



Breng lijm aan op de spoel (niet op het stokje), recht boven de streep op het papier.
Leg het stokje op de lijm, en zet het vast met elastieken.
Doe dit voor alle vier de stokjes.

Gebruik transparante 2-componentenlijm.



Wacht totdat de lijm hard is geworden.
Verwijder de elastieken, het plakband en de lucifers.

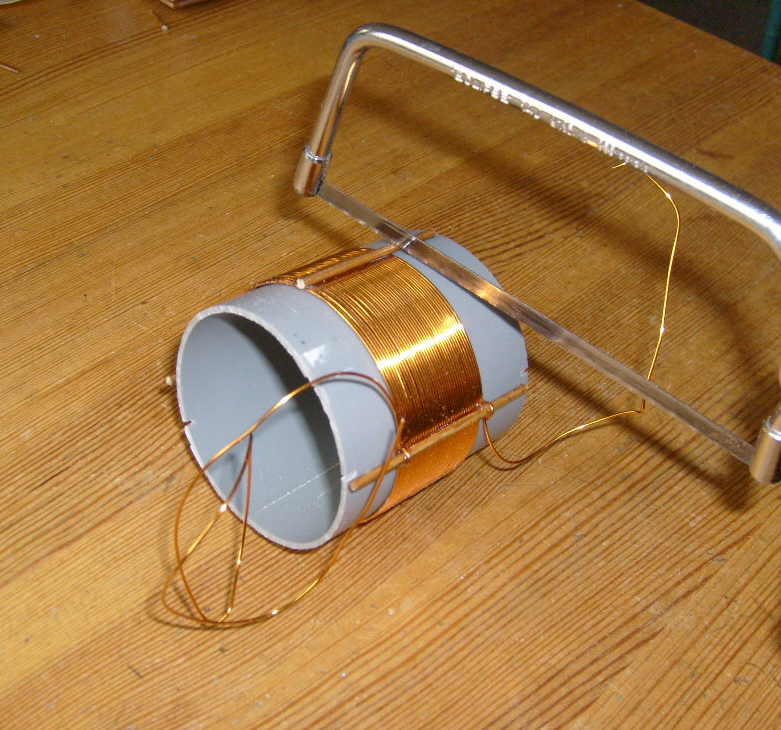

Schuif de buis uit de spoel, en verwijder het papier uit de spoel.

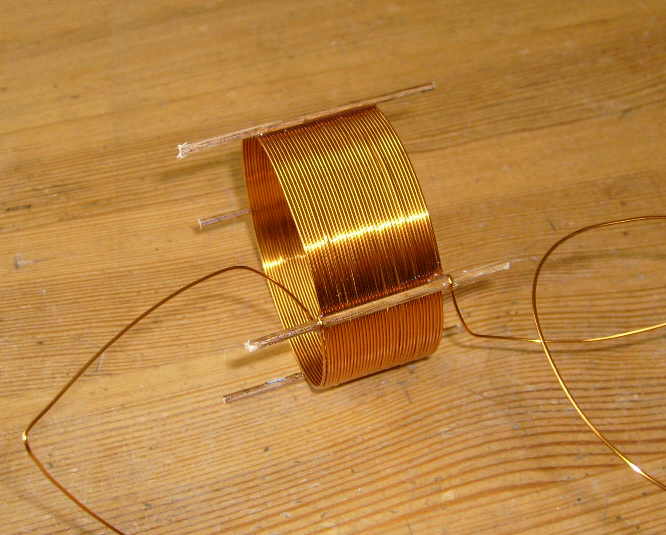

Draai de beide uiteinden van de draad eenmaal rond het stokje aan de onderzijde van de spoel, en breng hier nog wat extra lijm aan.



Zaag twee stokjes op lengte, iets langer dan de spoel.
De stokjes aan de bovenzijde en onderzijde van de spoel moeten nog niet korter gemaakt worden.



Breng wat lijm aan in de gaten in de 9 mm stokjes.
Breng ook lijm aan in de 9 mm gaten in de bodemplaat.

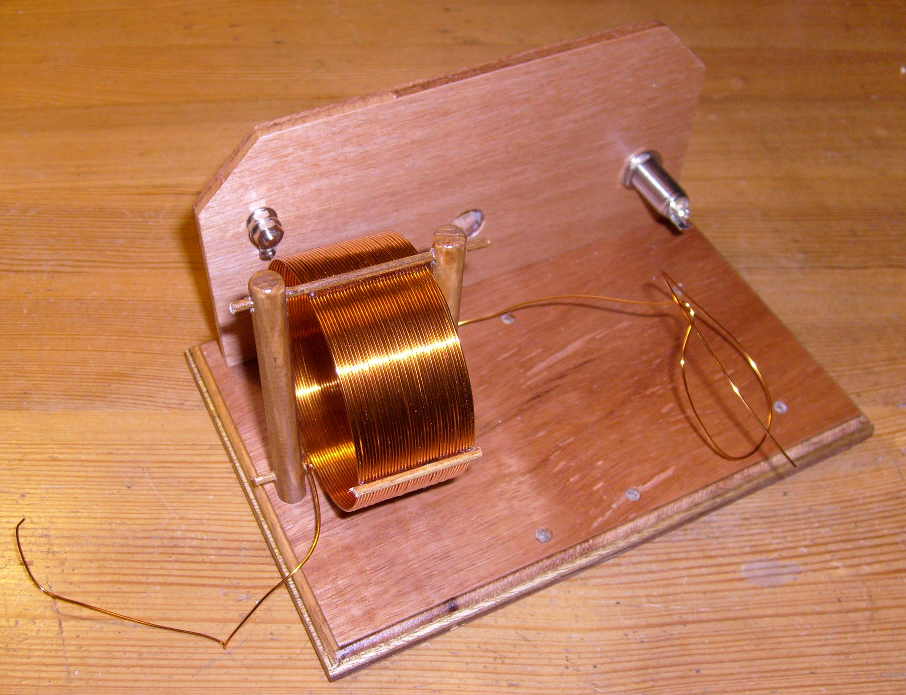

Plaats de spoel zoals aangegeven op deze foto.
Wacht totdat de lijm droog is.

Zaag de uiteinden van de stokjes af, welke buiten de 9 mm stokjes steken.
Lak de afgezaagde uiteinden van de stokjes met gekleurde lak, zodat ze in kleur weer overeen komen met de rest van het hout.
