Kristalontvanger set 11

Stap 4     Het plaatsen van de componenten

Terug naar de index   terug naar set 11




Plaats de afstemcondensator op het frame.
Zet hem vast met 4 schroeven M4x16.

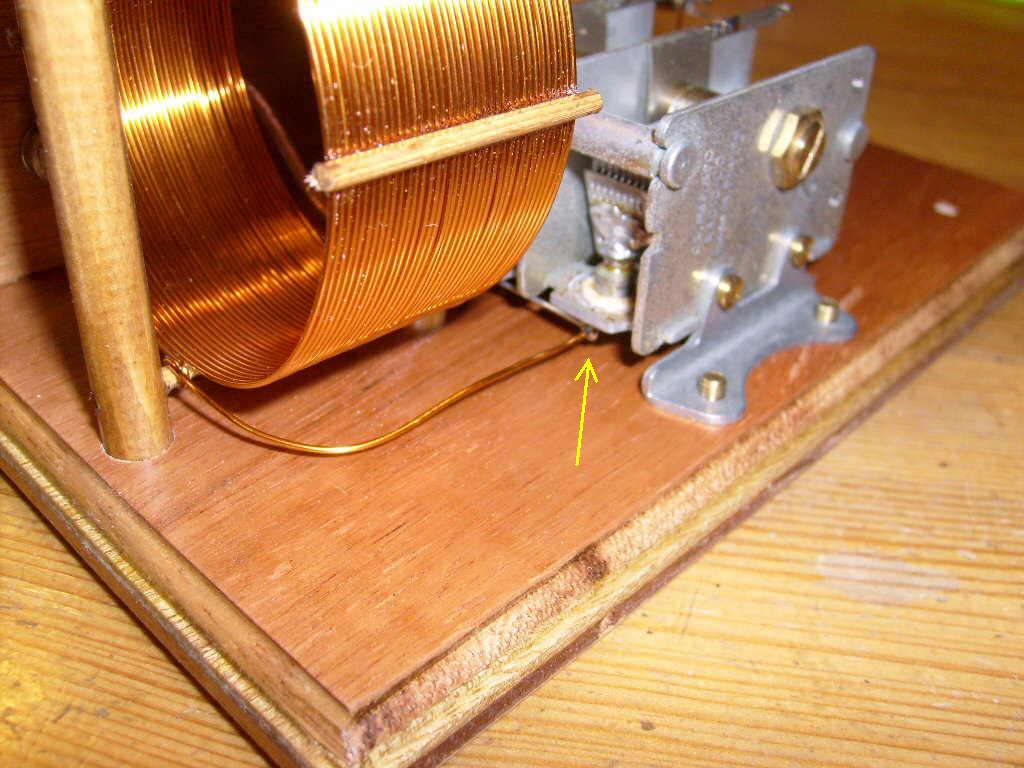

Één van de spoeldraden loopt onder de afstemcondensator door, wordt dan omhoog gebogen en op lengte geknipt.
Soldeer deze draad aan de afstemcondensator (aangegeven met pijl op bovenstaande foto).
Krab eerst de lak van de draad, voordat je gaat solderen.

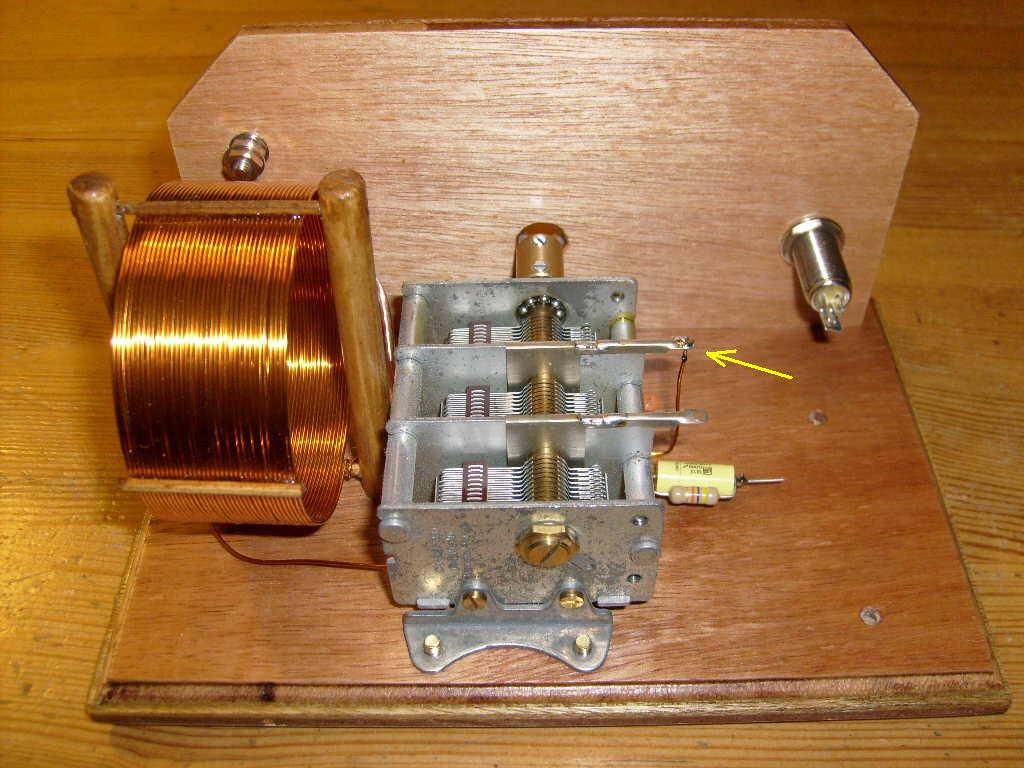

De andere spoeldraad wordt op lengte geknipt en aan de soldeerlip van de afstemcondensator gesoldeerd (aangegeven met de pijl).




Plaats de transformator op het frame, zet hem vast met de twee M4x16 schroeven, 2 ringen, en 2 moeren.

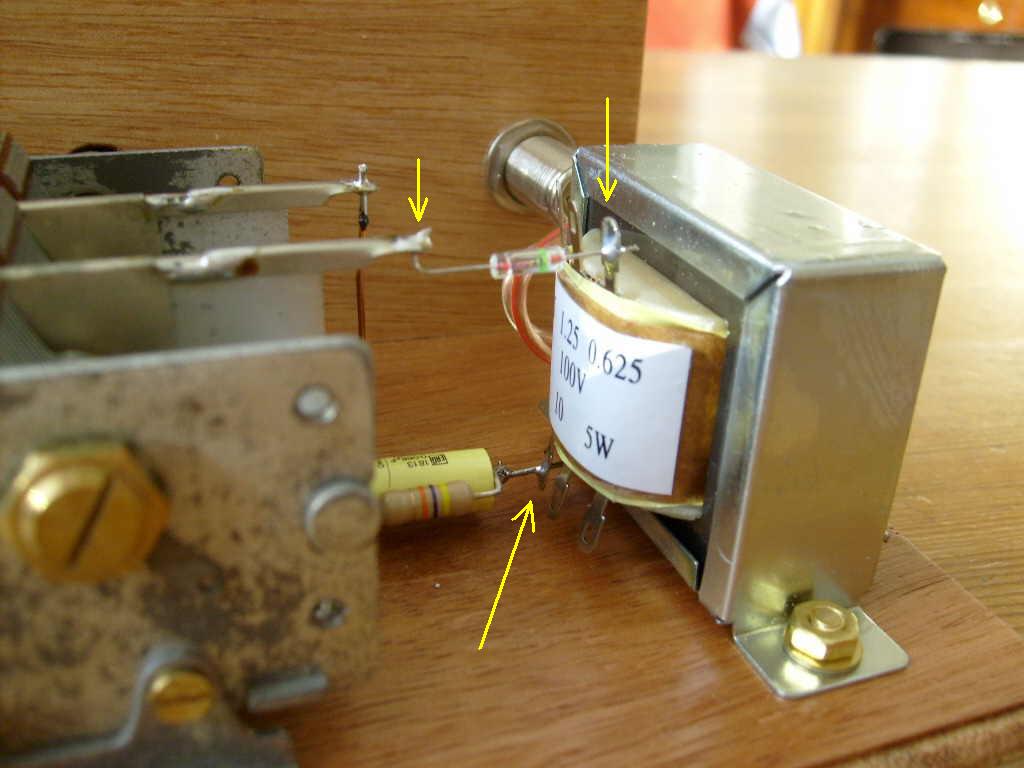

De draad van de 68 nF condensator moet door de "0" aansluiting van de transformator steken, soldeer deze verbinding.
Soldeer de OA95 diode tussen afstemcondensator en de "0.625W" aansluiting van de transformator.
De groene band op de diode moet richting transformator wijzen.

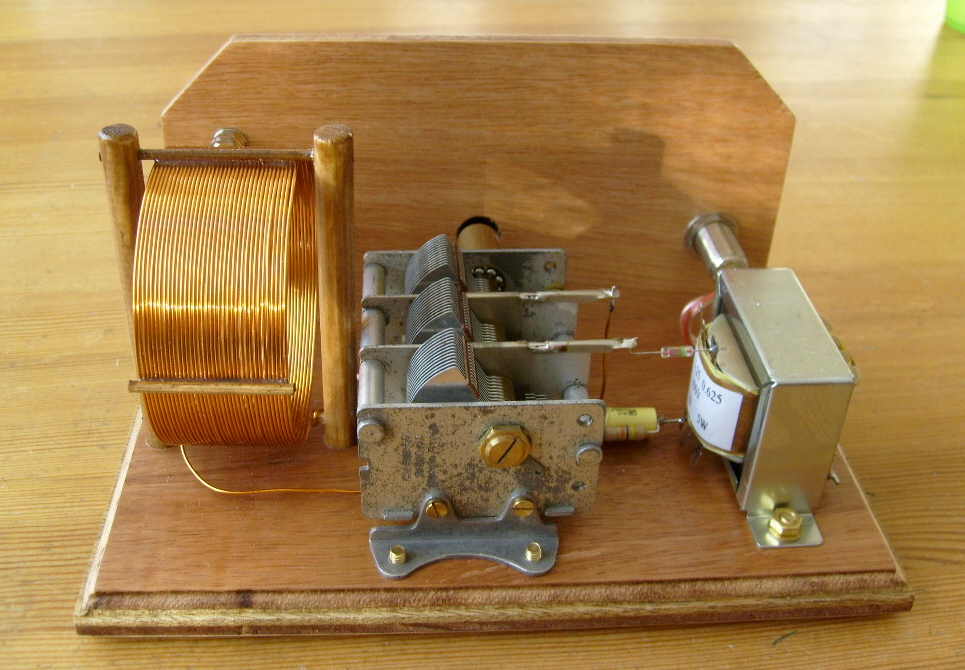

Overzicht van alle componenten




Soldeer de twee draden van de transformator aan de hoofdtelefoon aansluitbus (zie voor detail: volgende foto).

Soldeer de twee draden van de afstemcondensator aan de terminal posts.
De draad met de rode streep, komt aan de bovenste (antenne) aansluiting.
De draad zonder rode streep, komt aan de onderste (massa) aansluiting.

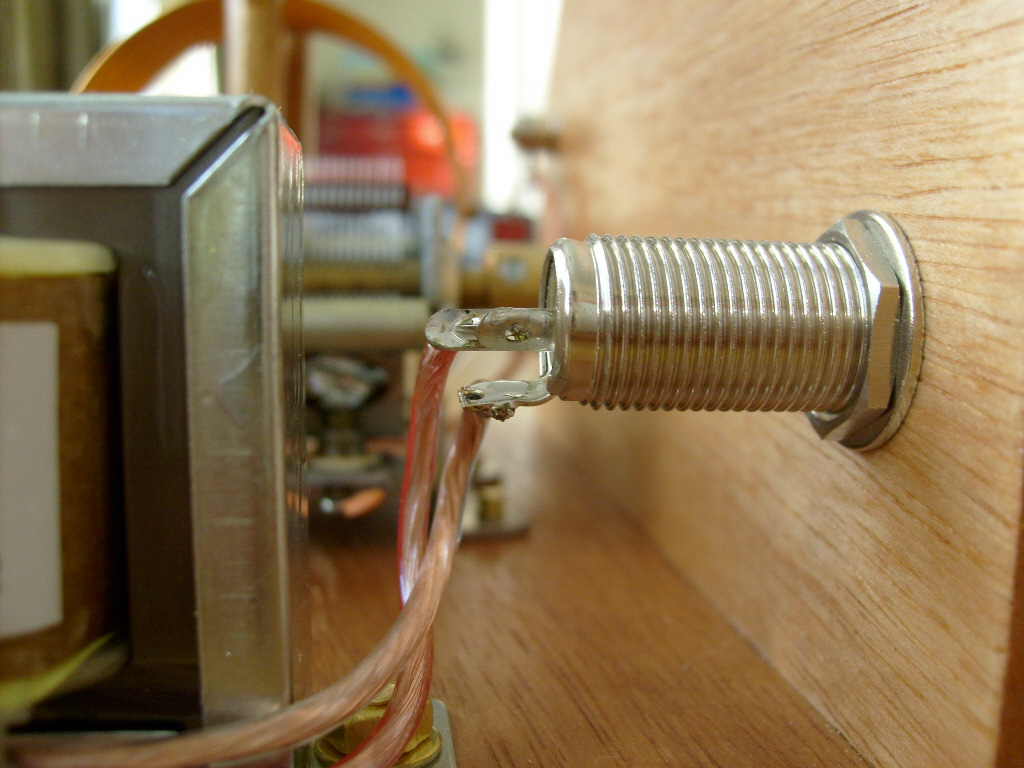

Detail van de draden aan de hoofdtelefoonbus.
De draad zonder rode streep komt aan de massa aansluiting.
De draad met rode streep komt aan de twee signaalpennen, deze twee signaalpennen zijn dus met elkaar verbonden.




Monteer de verlengas en de knop op de afstemcondensator.
In de middenstand moet de pijl van de knop omhoog wijzen.

De radio is nu klaar !
