Kristalontvanger set 11

Stap 1    voorbereiding aan de componenten

Terug naar de index   terug naar set 11

Voorbereiding aan de afstemcondensator

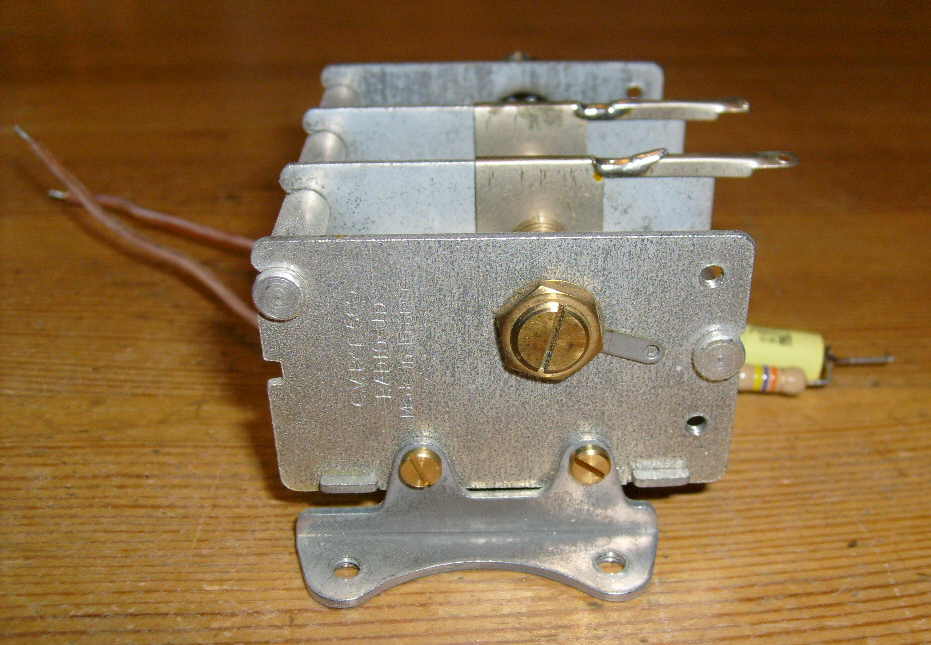

Monteer de montage steunen aan de afstemcondensator (worden meegeleverd met de afstemcondensator).

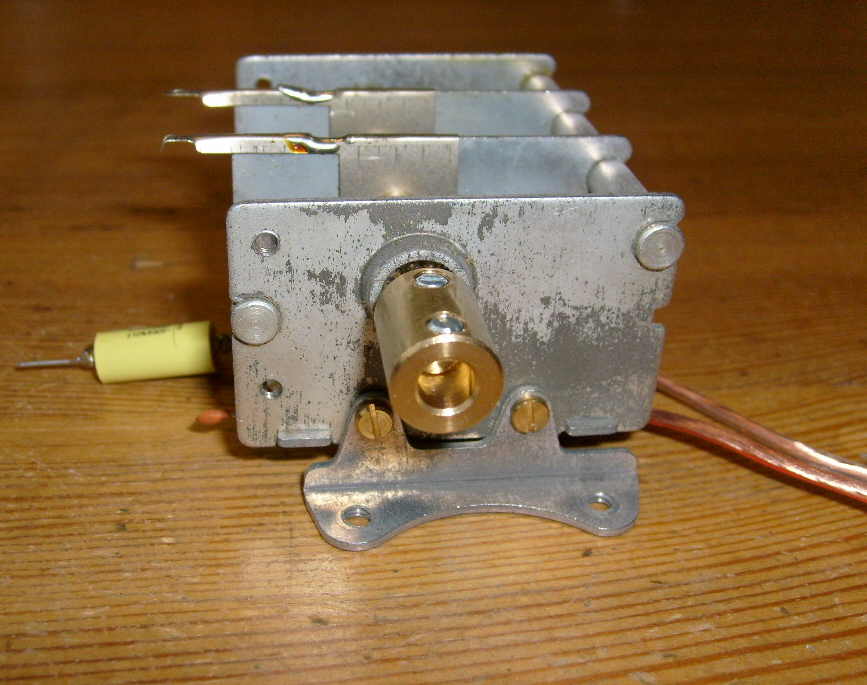

Plaats de askoppeling op de as van de afstemcondensator

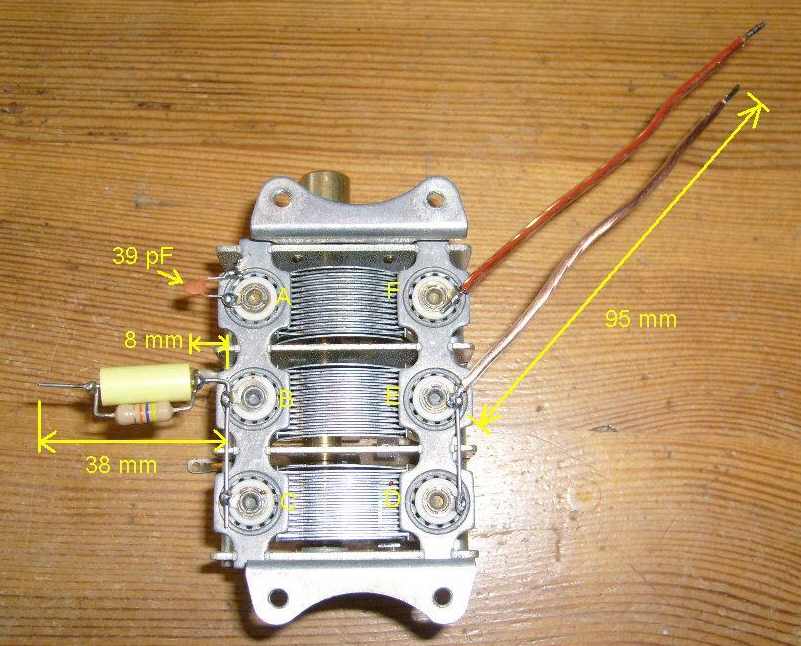

Leg de afstemcondensator op zijn kop (de as zit op deze foto aan de bovenkant).
Buig de 6 soldeerlipjes (A,B,C,D,E en F) omhoog.

Soldeer een 39 pF condensator tussen soldeerlip A en het frame van de afstemcondensator.
Krab (indien nodig) het oxide van frame en soldeerlip, om het solderen te vergemakkelijken.

Monteer de 47 kΩ weerstand parallel aan de 68 nF condensator.
De draden van de weerstand worden rond de draden van de condensator gedraaid en dan vastgesoldeerd.

Buig de draad van de condensator haaks om, op 8 mm vanaf de condensator.
Soldeer de 68 nF condensator met één draad aan de punten B en C van de afstemcondensator, zoals weergegeven in bovenstaande foto.
Knip de andere draad af zoals weergegeven.

Soldeer het afgeknipte draadje tussen de punten D en E van de afstemcondensator.

Neem twee stukjes draad met transparante isolatie met een lengte van 95 mm.
Soldeer één draad aan punt E.
Soldeer de andere draad (met de rode streep erop) aan punt F.
De draden moeten wijzen in de richting zoals aangegeven op de foto.

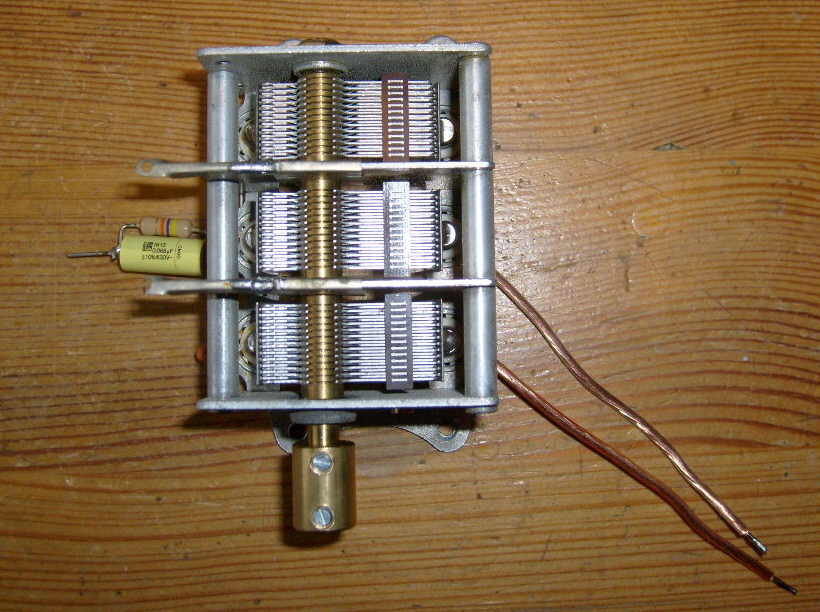

Bovenaanzicht van de afstemcondensator.


Voorbereiding aan de transformator.

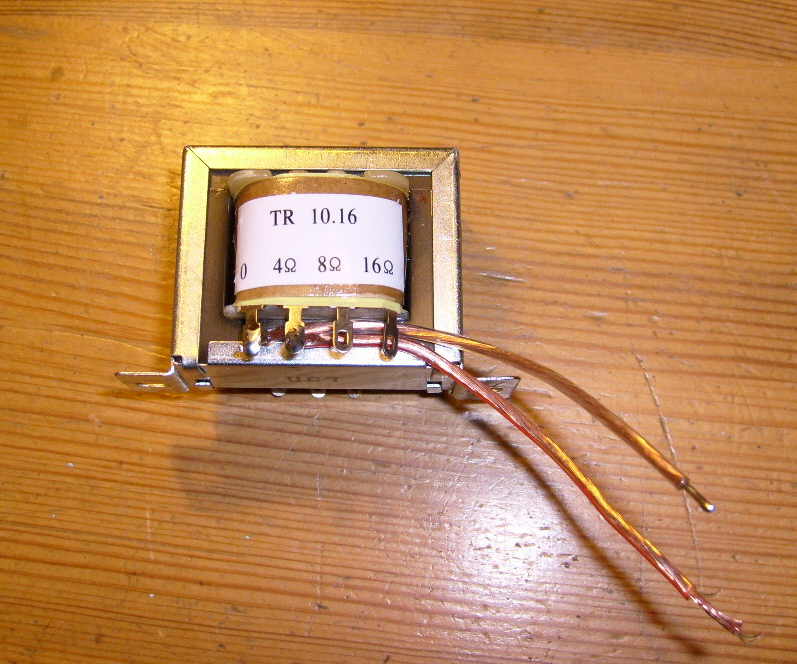

Soldeer twee draden (lengte 95 mm) met transparante isolatie aan de transformator.
Één draad aan de "0" aansluiting.
De andere draad (met de rode streep), aan de 4Ω aansluiting.



 Voorbereiding aan de houten stokjes.



Zaag 2 stokjes met een diameter van 9 mm af op een lengte van 100 mm.
Boor in ieder stokje 2 gaten van 3 mm.
Één gat op 6 mm van het uiteinde, en één gat op 81 mm van het uiteinde.
Lak de blank houten stokjes met een bruine lak, en dan één keer met blanke vernis.

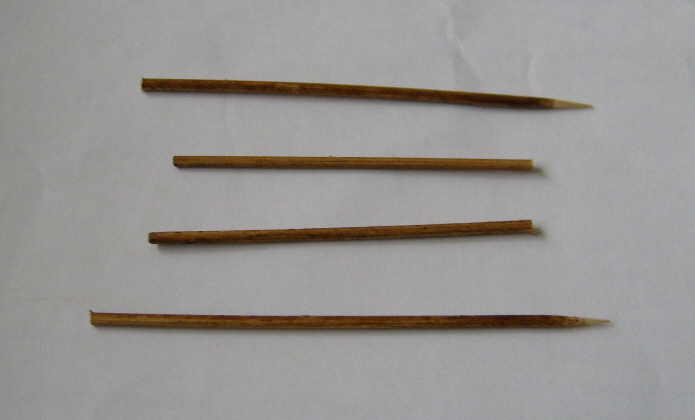

Neem 2 stokjes van ongeveer 2,5 mm dikte en ongeveer 170 mm lang.
Lak de stokjes met een bruine lak.


Zaag de stokjes doormidden.


Voorbereiding aan de hoofdtelefoon aansluitbus.


De aansluitbus voor de hoofdtelefoon moet als volgt worden aangepast:
verwijder het achterste gedeelte de massa aansluiting.

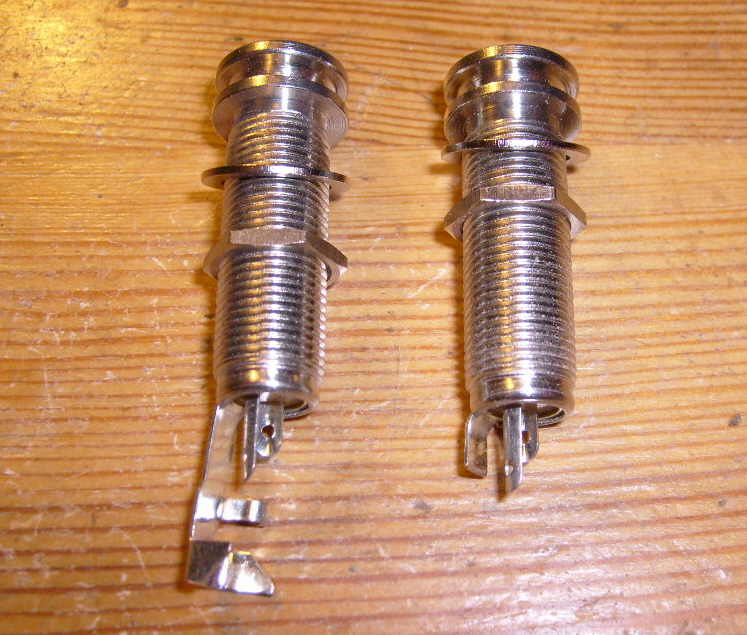

Links: de originele aansluitbus.
Rechts: de massa aansluiting is ingekort.
