Experimenten met LC kringen deel 9

<<Naar deel 8    Naar deel 10 >>
Terug naar de index

In deze meting wordt de Q factor gemeten bij verschillende afstemcondensatoren.

Afstemcondensator C1c 500 pF Met polyetheen isolators en koperen platen.

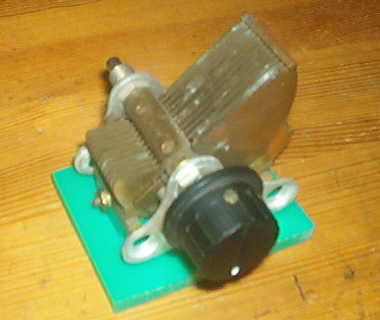

Afstemcondensator C4  2x 365 pF Merk: Hopt. Met keramische isolators en aluminium platen.

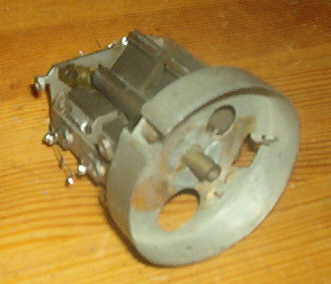

Afstemcondensator C5  2x 500 pF Uit een oude buizenradio Met keramische isolators en koperen platen.

De gebruikte spoel (L12a) is spoel L12 waarvan de buitenste winding verwijderd is.
De inductie van spoel L12a is ongeveer 169 uH.
Spoel L12a is gemonteerd in mijn  antenne unit 1, in de antenne unit 1 zijn er twee afstemcondensatoren vlakbij de spoel geplaatst, hierdoor kan de Q iets lager zijn ten opzichte van meting 74.

In meting 84 heb ik twee setjes met oude isolatie ringen teruggeplaatst op afstemcondensator C1c ( dit zijn de ringen die in meting 5 verwijderd waren.)
Oorspronkelijk zaten er 4 sets van deze isolatieringen op C1, maar die twee andere sets ringen kon ik niet terugplaatsen zonder de hele antenne unit 1 uit elkaar te halen, en dat was me te veel werk.

Met condensator C5 is er één keer gemeten met 1 sectie van 500 pF, en één keer met 2 secties van 500 pF parallel.

Conclusies:
Afstemcondensator C1c en afstemcondensator C4 geven ongeveer dezelfde Q factor.

Het terugplaatsen van de oude isolatie ringen van condensator C1c geeft een grote afname in Q.
Hier zien we het belang van goede isolatie materialen bij afstemcondensatoren.

De oude afstemcondensator C5 geeft een lagere Q dan C1c en C4, misschien wordt dit veroorzaakt door:
- slechtere kwaliteit keramische isolators
- contactweerstand tussen rotor en frame van de condensator
- oxidatie van de platen.
