Experimenten met LC kringen deel 7

<<Naar deel 6    Naar deel 8 >>
Terug naar de index

Nu heb ik enkele spoelen gewikkeld op een stuk PVC pijp van verschillende diameters.
Steeds is het zelfde stuk litze (660x0,04mm) gebruikt, met een lengte van 17,5 meter.
Hiervan is 17 meter op de spoel gewikkeld, en er zijn twee aansluitdraden van 0,25 meter.

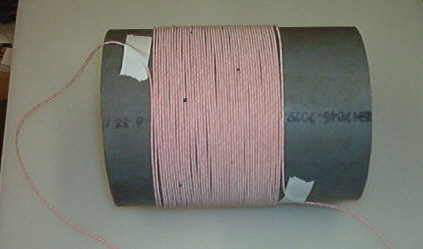

Spoel L14

Windingen in één laag gewikkeld zonder spatie.
Totale draadlengte: 17,5 meter
Aantal windingen: 48
Spoel lengte: 73 mm
Spoelhouder: PVC buis 110 mm diameter
Inductie: 234 uH

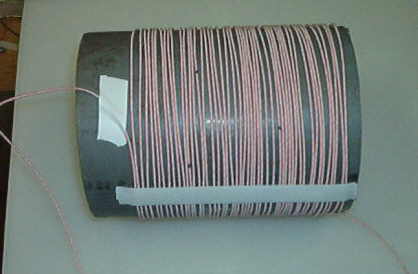

Spoel L15

Windingen in één laag gewikkeld met spatie.
Totale draadlengte: 17,5 meter
Aantal windingen: 48
Spoel lengte: 115 mm
Spoelhouder: PVC buis 110 mm diameter
Inductie: 180 uH

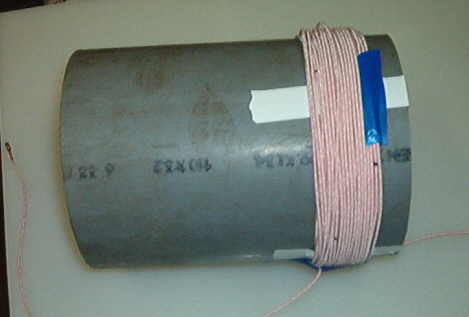

Spoel L16

Windingen in 3 lagen gewikkeld
Totale draadlengte: 17,5 meter
Aantal windingen: ongeveer 47
Spoel lengte: 29 mm
Spoelhouder: PVC buis 110 mm diameter
Inductie: 464 uH

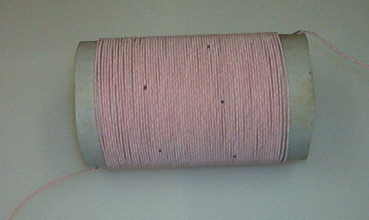

 Spoel L17

Windingen in één laag gewikkeld zonder spatie
Totale draadlengte: 17,5 meter
Aantal windingen: 69
Spoel lengte: 115 mm
Spoelhouder: PVC buis 75 mm diameter
Inductie: 208 uH

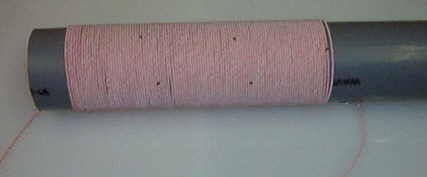

 Spoel L18

Windingen in één laag gewikkeld
Totale draadlengte: 17,5 meter
Aantal windingen: 105
Spoel lengte: 155 mm
Spoelhouder: PVC buis 50 mm diameter
Inductie: 164 uH



Meting
nr

LC combinatie

F min
kHz

F max
kHz

Q
600 kHz

Q
900 kHz

Q
1200 kHz

Q
1500 kHz

76

L14 C2b

526,7

2026

1224

1111

930

728

77

L15 C2b

599,7

2280

1176

1232

1090

955

78

L16 C2b

374

738

122

*

*

*

79

L17 C2b

558,8

2217

1153

1139

1016

842

80

L18 C2b

628

2535

937

947

857

718

Conclusie:
Het wikkelen in meerdere lagen geeft een lage Q factor.
Hoe langer de spoel hoe lager de inductie (bij gelijke draadlengte).
